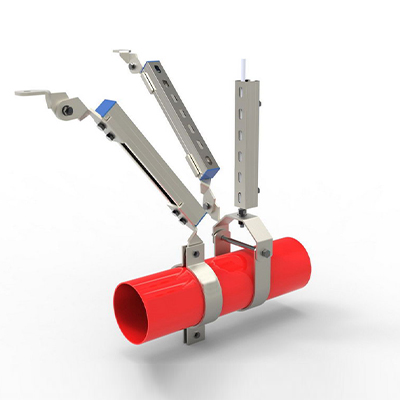

DN200 以下单管双向抗震支架

构造外形:待更新
安装说明:室内大于或等于 DN65 给水、排水、消防水抗震支撑大设计间距 12 米 , 纵向抗震支撑大设计间距 24 米；柔性桥架上述参数减半。管道两端设置侧向抗震支撑，抗震支撑间距超过大设计间距时 , 应在中间增设抗震支撑。水平管线在转弯处 0.6m 范围内须设置侧向抗震支撑。门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。
技术参数:《建筑机电工程抗震设计规范》GB 50981-2014；《建筑抗震设计规范》GB 50011-2010；《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

DN200 以下单管双向抗震支架，应用于室内大于或等于 DN65 给水、排水、消防水。8 度、9 度地区的高层建筑的给水、排水立管直线长度大于 50 米 z 直线长度大于 100米管线。

实际安装应用中，节点分布需考虑管径转变和旁通等因素。荷载及长细比将影响节点分布。
